南京默凱尼克伺服電動缸結構及原理
伺服電機上電后做順時針或逆時針旋轉，驅動同步帶輪轉動，傳遞給絲杠螺桿旋轉，螺桿轉動推動絲杠螺母沿螺桿軸向做往復直線運動，由于絲杠螺母與活塞桿組裝固連，絲杠、絲杠支撐與缸筒連接在一起，所以活塞桿與缸筒做相對直線移動，從而實現Mechanics電動缸的伸縮運動。

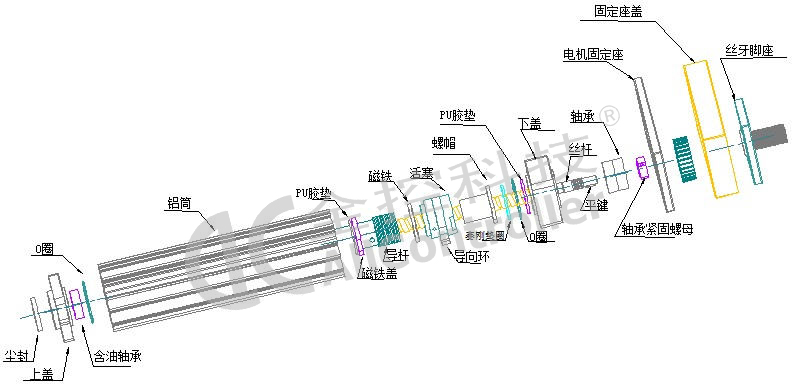

Mechanics電動缸主要由伺服電機、滾珠絲杠、絲杠支撐、缸筒、活塞桿、同步帶輪等組成，主要部件的功能如下：
伺服電機：驅動絲杠螺桿，提供扭矩、位置、轉速，是電動缸的動力驅動單元;
滾珠絲杠副：將伺服電機旋轉轉變為電動缸活塞桿的直線運動.
缸筒：是活塞桿運動導軌;
活塞桿：傳遞絲杠螺母推、拉力，絲杠螺母的安裝基座;
同步帶輪：將伺服電機扭矩、轉速，同步傳遞給滾珠絲杠螺桿;
絲杠支撐：滾珠絲杠螺桿的旋轉支撐，承受絲杠軸向推、拉力。
設計和選型
在設計上，對Mechanics伺服電動缸的要求通過下面兩個方面進行計算：
電動缸長度(行程)選型：依據并聯機構運動學關系。
伺服電機通過控制電動缸絲桿的行程，實現TecPlat運動平臺臺體的六自由度運動。Mechanics電動缸的核心部件絲桿選用臺灣TBI的研磨級絲桿SFU8020-4，其靜載荷可達11444kgf。電動缸不自鎖;
電缸 ACA220-80-600
形式 折返式
絲桿導程(mm) 20
額定出力(kN) 147.74
額定速度(mm/sec) 500 (連續可調)
限位開關 2個，NPN型，常開
電動缸行程 900mm
電動缸中位長度： 1620mm
最大靜態推力能力： 326kN
最大靜態拉力能力： 328kN
